Radar de recul poids lourds et remorques Parkmatic®
Montage simple et rapide sur tous les véhicules et remorques
Connexion sur le câblage existant
Technologie courant porteur : Transmission des informations vers le moniteur sans raccordement électrique
Composition du système : A + B + C
A - 4 capteurs haute technologie à ultrason - IP67
Fournis avec support pour montage en applique. Le support du capteur est amovible pour un montage encastré dans le pare-chocs. Réglage des
capteurs à partir de la centrale selon la hauteur à laquelle ils sont fixés (4 positions). Le câblage pour raccordement des capteurs au boîtier de

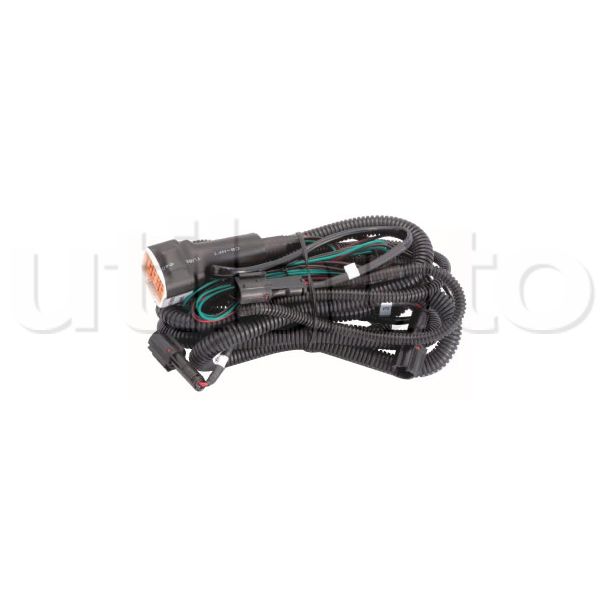

commande est fourni dans le kit.
B - Boîtier de commande pour transmission de données - IP67
A installer à lÂÂÂ’arrière du véhicule ou de la remorque. Connexion dÂÂÂ’un fil noir à la masse/remorque et du fil rouge + à lÂÂÂ’alimentation 12 ou 24 volts du feu de recul, de préférence dans le boîtier de jonction. Bouton de réglage âÂÂ’¶ sur le boîtier : 4 positions à sélectionner selon la hauteur des capteurs
par rapport au sol (hauteur minimale 40 cm). Distance de détection par rapport à lÂÂÂ’obstacle : 0,22 à 2,50 mètres.
C - Moniteur - Récepteur

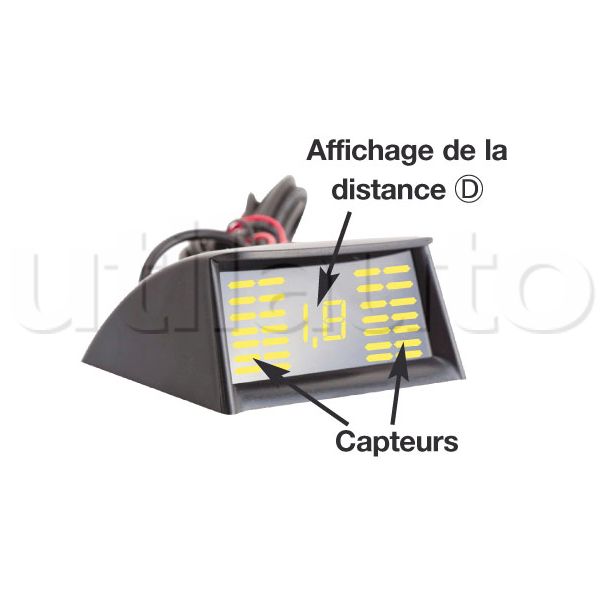

A installer sur le tableau de bord ou au plafond (dans ce cas inversion de lÂÂÂ’affichage par bouton sur le moniteur). Un bip sonore avertit de la présence dÂÂÂ’un obstacle (réglage du niveau sonore par un bouton : 3 positions : élevé - bas - coupé). Affichage de 4 colonnes Led-Bar sur le moniteur lors de la détection dÂÂÂ’un obstacle. Chaque colonne correspond à un capteur (le chauffeur sait immédiatement localiser lÂÂÂ’obstacle).
La distance en mètres et centimètres sÂÂÂ’affiche également au moyen de chiffres digitaux. Connexion électrique : - Alimentation bivoltage par le fil rouge sur un + 12/24 volts. - Masse fil noir. Détection visuelle et sonore du non-fonctionnement dÂÂÂ’un ou de plusieurs capteurs au niveau du moniteur.
Données techniques
- Alimentation : 12/24 volts.
- Consommation : 200 mA.
- Température dÂÂÂ’utilisation : -35° à +80° C.
- Fréquence : analogique 40 Khz.
Attention : Toutes les connexions électriques doivent être effectuées avec des manchons thermosoudables (fournis dans le kit) pour une fiabilité maximale du PARKMATIC.
