Equipement électrique poids lourds et signalisation
choisissez une catégorie
Interrupteurs - Contacteurs et voyantsChoisissez une famille
Interrupteur bouton pouss. hte performanceChoisissez une sous-famille
Ampoule 0,9 Watts (12 ou 24 Volts).
Consommation : Mini 15 mA - Maxi 15A. (ampoules)
Durée de vie 500000 cycles (cette durée peut être modifiée selon les intensités supportées
et la section du câble utilisée pouvant provoquer des échauffements et un vieillissement accéléré).
Matériau du corps : PA6 - Capuchon d’étanchéité en silicone - Perçage ø 28 m. Serrage 10 mm.
Contacts fiches 6,35 mm argentées. Longueur totale : 78 mm.
Diamètre : 38 mm - Diamètre lentille : 24 mm. Contre-écrou M30.
Applications :
Nous consulter pour autres symboles : de nombreux modèles sont livrables pour les domaines poids lourds, agricoles et travaux
publics (anti brouillards, ventilations, différentiels, chauffages, dégivrages, lave-glaces etc...) Documentations et schémas sur demande.
Télécharger cette page au format PDF| Référence | Caractéristiques | Volts | Connexion | Page Catalogue | Documents | Photo |

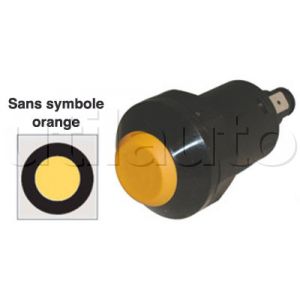

 500502 |
Sans symbole orange. | 12 | 6 fiches | 350 |  PLAN ET SCHEMA ELECTRIQUE |
 |

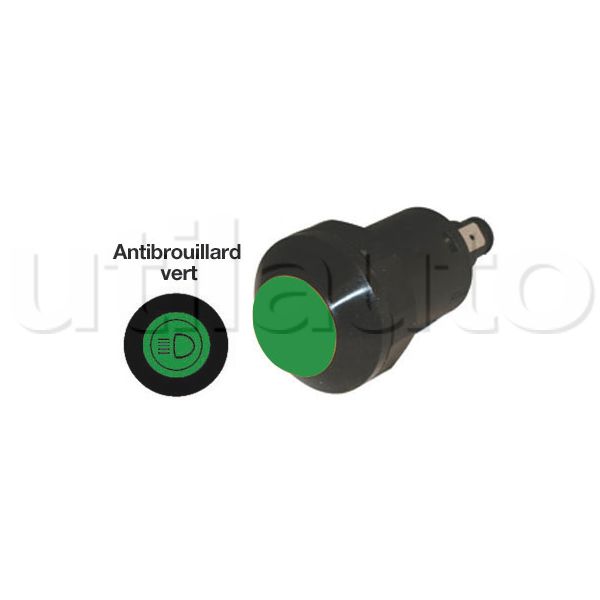

500502BR |
Antibrouillard - Vert | 12 | 5 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |
500502ESS |
Essuie-glaces orange. | 12 | 5 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |

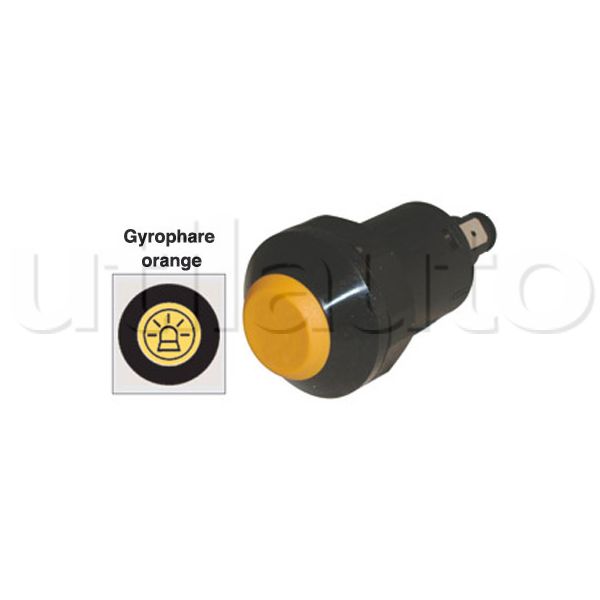

500502GYRO |
Gyrophare orange. | 12 | 4 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |
500502KLAX |
Avertisseur orange. | 12/24 | 2 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |

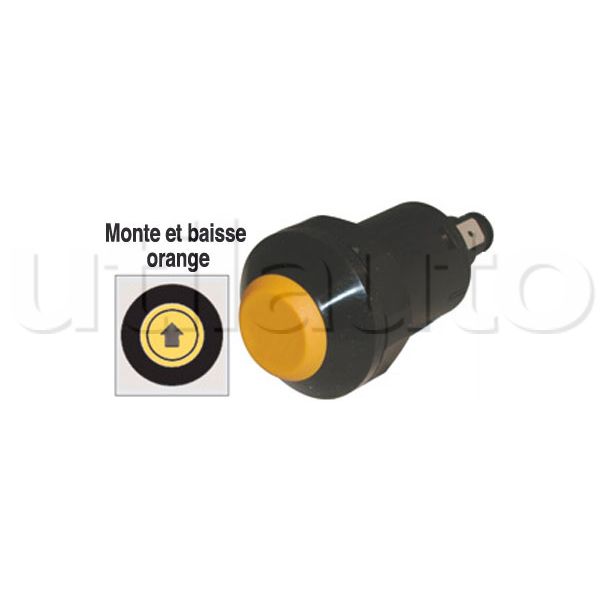

500502MON |
Monte et baisse orange. | 12 | 4 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |

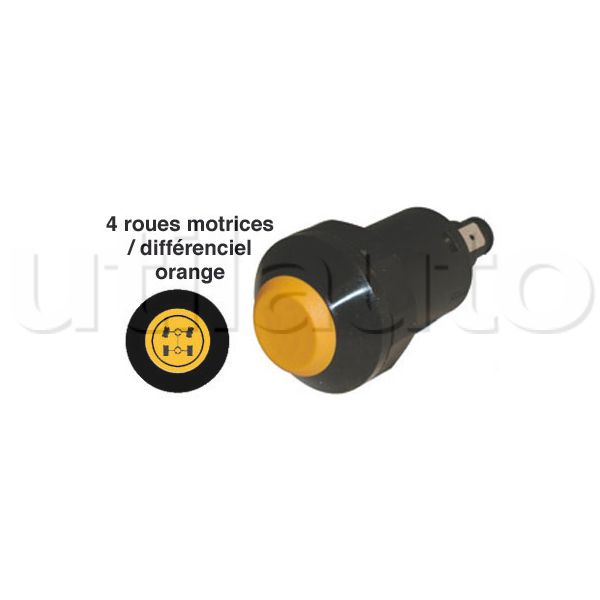

500502MT |
4 roues motrices / différenciel orange | 12 | 6 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |

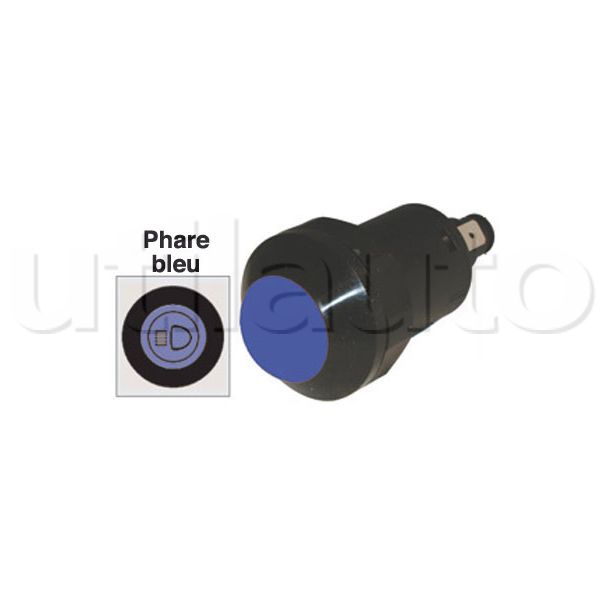

500502PHARE |
Phare bleu. | 12 | 5 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |

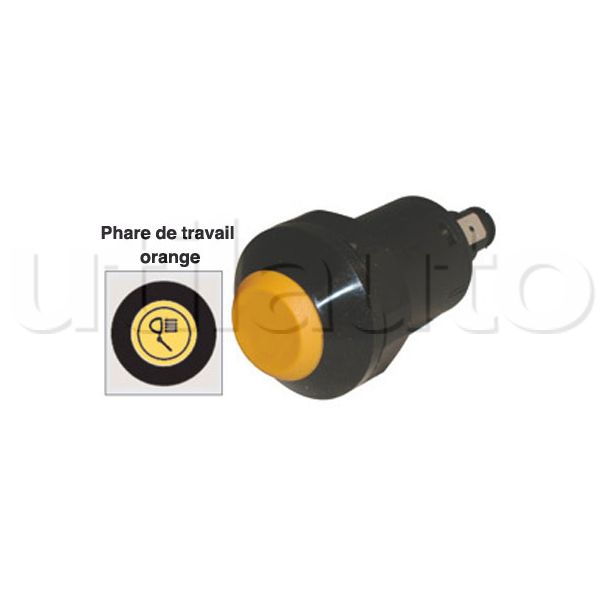

500502PHTR |
Phare de travail orange. | 12 | 4 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |

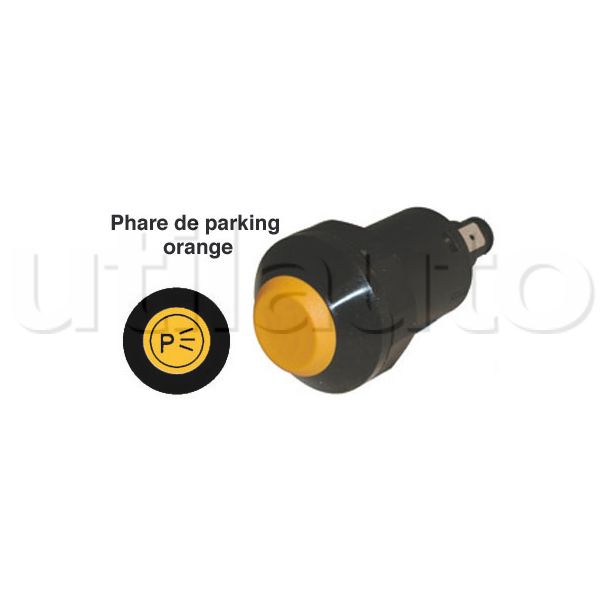

500502PK |
Phare de parking - Orange | 12 | 4 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |

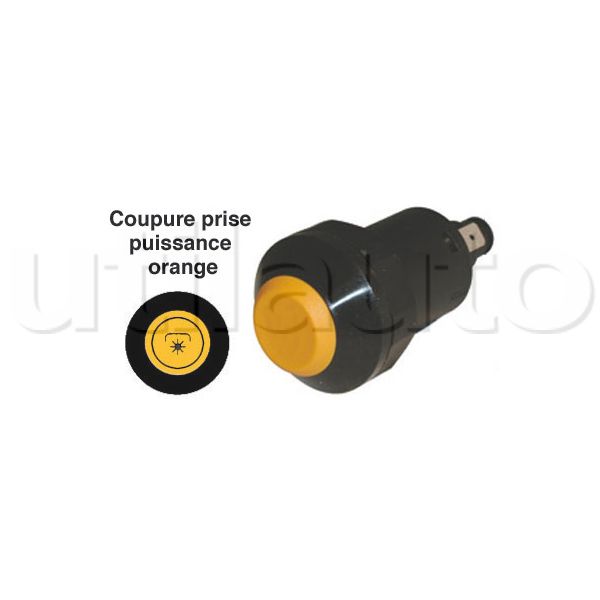

500502PU |
Coupure prise puissance orange | 12 | 6 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |

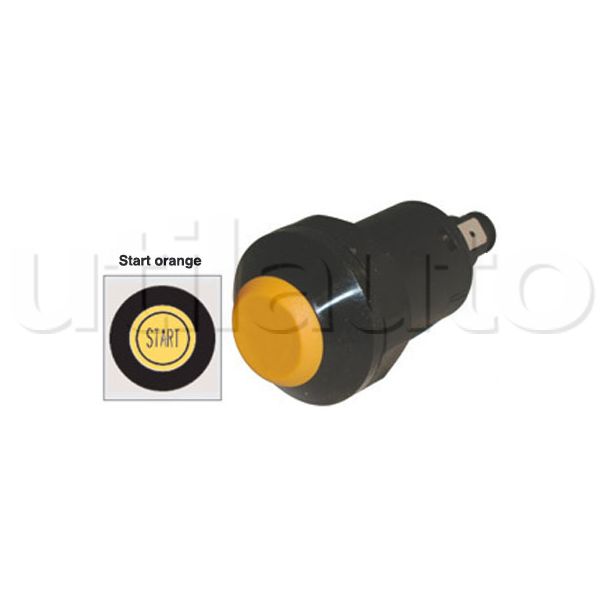

500502START |
Start démarrage orange. | 12/24 | 2 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |

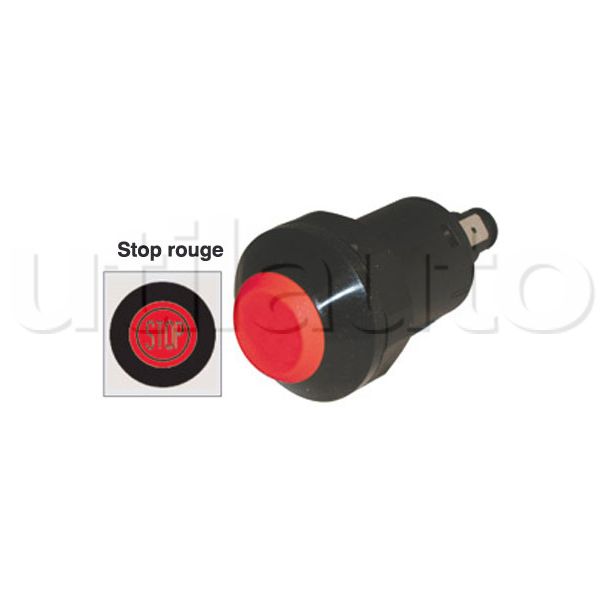

500502STOP |
Stop rouge. | 12 | 7 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |
500502VE |
Ventilation 1 ou 2 vitesses - Orange | 12 | 4 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |

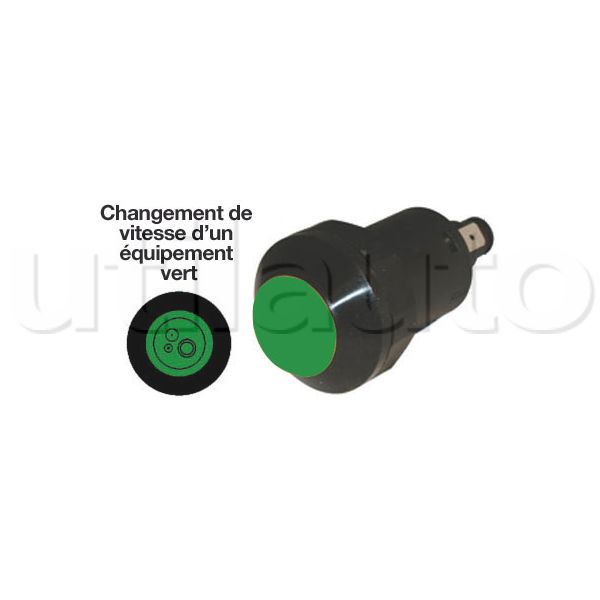

500502VI |
Changement de vitesse d'un équipement - Vert - Sans ampoule | 12/24 | 2 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |

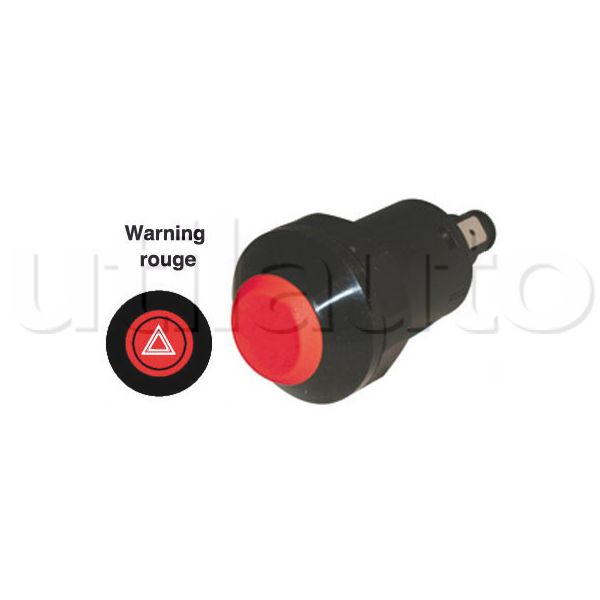

500502WARN |
Warning rouge. | 12 | 6 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |
500504 |
Sans symbole orange. | 24 | 6 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |
500504BR |
Antibrouillard - Vert | 24 | 5 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |
500504ESS |
Essuie-glaces orange. | 24 | 5 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE PLAN ET SCHEMA ELECTRIQUE |
 |
500504GYRO |
Gyrophare orange. | 24 | 4 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |
500504MON |
Monte et baisse orange. | 24 | 4 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |
500504MT |
4 roues motrices / différenciel orange | 24 | 6 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |
500504PHARE |
Phare bleu. | 24 | 5 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |
500504PHTR |
Phare de travail orange. | 24 | 4 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |
500504PK |
Phare de parking - Orange | 24 | 4 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |
500504PU |
Coupure prise puissance orange | 24 | 6 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |
500504STOP |
Stop rouge. | 24 | 7 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |
500504VE |
Ventilation 1 ou 2 vitesses - Orange | 24 | 4 fiches | 350 | PLAN ET SCHEMA ELECTRIQUE |
 |
500504WARN |
Warning rouge. | 24 | 6 fiches | 350 | plAN ET SCHEMA ELECTRIQUE |
 |

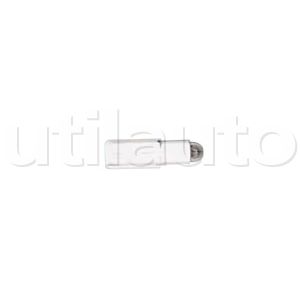

500595 |
Lampe de rechange | 12 | - | 350 |  | |
500596 |
Lampe de rechange | 24 | - | 350 |  | |
500599 |
Connecteur pour tous les modèles. | - | - | 350 |  | |
