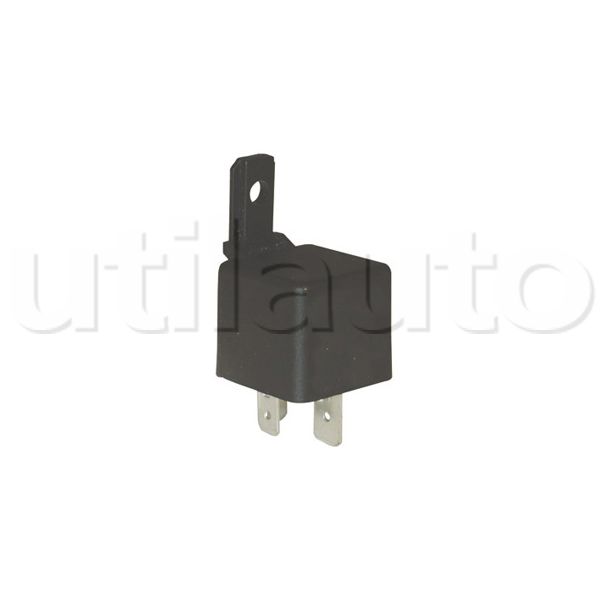

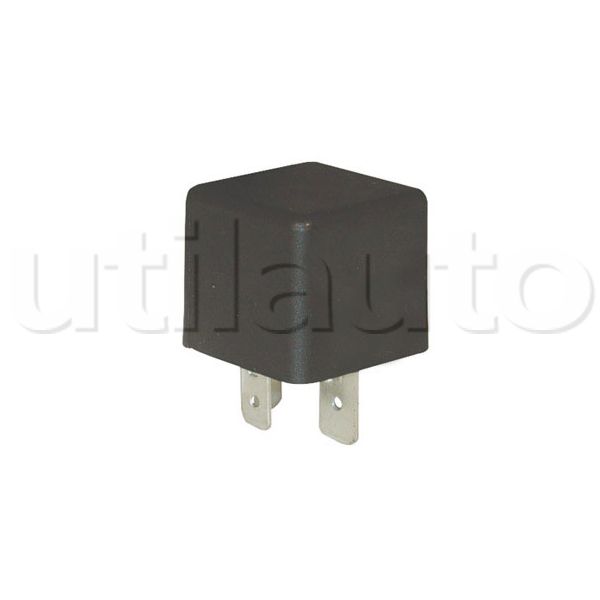

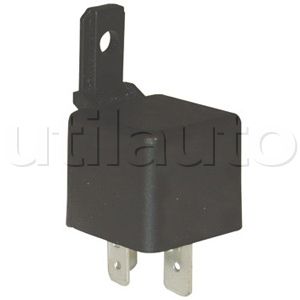

Mini-relais forte puissance contacteur 4 bornes

Le relais est un organe de sectionnement de puissance qui permet de commander de nombreux accessoires ou équipements dans les véhicules 12 et 24 Volts tels que les phares, les essuie-glaces, les systèmes de refroidissement moteur etc...

Equivalences Bosch, Hella, Valeo, Wehrle, Cartier... - Sur demande - Nous consulter.
Télécharger cette page au format PDFTélécharger cette page au format PDF
Télécharger PLUS D INFOS SUR MINI RELAIS FORTE PUISSANCE
Les références de ce produit
Référence Caractéristiques Ampèrage Volts Page Catalogue Documents Photo
Télécharger la fiche de cette référence au format PDF

909562

Mini relais contacteur 4 bornes avec patte. Modèle standard. Avec patte de fixation 2 trous ø 6,5 mm - Entraxe 84 mm - Connexions bornes M8. Connecteur AMP 2 voies Superseal - Raccordement avec connecteur réf. 195640 200 Ampères permanent (300A. maxi) 12 Volts 317 Télécharger

CONNEXIONS ET SCHEMA ELECTRIQUE



909562
Télécharger la fiche de cette référence au format PDF

909563

Mini relais contacteur 4 bornes avec patte. Modèle standard. Avec patte de fixation 2 trous ø 6,5 mm - Entraxe 84 mm - Connexions bornes M8. Connecteur AMP 2 voies Superseal - Raccordement avec connecteur réf. 195640 150 Ampères permanent (200A. maxi) 24 Volts 317 Télécharger

CONNEXIONS ET SCHEMA ELECTRIQUE



909563
Télécharger la fiche de cette référence au format PDF

909570D

Mini relais contacteur 4 bornes sans patte. Modèle avec diode. 100 Ampères 12 Volts 317 Télécharger

CONNEXIONS ET SCHEMA ELECTRIQUE



909570D
Télécharger la fiche de cette référence au format PDF

909572

Mini relais contacteur 4 bornes avec patte. Modèle standard. 70 Ampères 12 Volts 317 Télécharger

CONNEXIONS ET SCHEMA ELECTRIQUE



909572
Télécharger la fiche de cette référence au format PDF

909572D

Mini relais contacteur 4 bornes avec patte. Modèle avec diode. 70 Ampères 12 Volts 317 Télécharger

CONNEXIONS ET SCHEMA ELECTRIQUE



909572D
909572D
Télécharger la fiche de cette référence au format PDF

909572R

Mini relais contacteur 4 bornes sans patte. Modèle avec résistance. 70 Ampères 12 Volts 317 Télécharger

CONNEXIONS ET SCHEMA ELECTRIQUE



909572R
Télécharger la fiche de cette référence au format PDF

909573

Mini relais contacteur 4 bornes avec patte. Modèle standard. 120 Ampères permanent 12 Volts 317 Télécharger

CONNEXIONS ET SCHEMA ELECTRIQUE



909573
Télécharger la fiche de cette référence au format PDF

909574

Mini relais contacteur 4 bornes avec patte. Modèle standard. 60 Ampères 24 Volts 317 Télécharger

CONNEXIONS ET SCHEMA ELECTRIQUE



909574
Télécharger la fiche de cette référence au format PDF

909575

Mini relais contacteur 4 bornes avec patte. Modèle standard. 100 Ampères permanent (150A. maxi) 24 Volts 317 Télécharger

Connexions et schéma électrique



909575
Télécharger la fiche de cette référence au format PDF

909576

Mini relais contacteur 4 bornes avec patte. Modèle standard. 40 Ampères 24 Volts 13.4 Télécharger

CONNEXIONS ET SCHEMA ELECTRIQUE



909576
Télécharger la fiche de cette référence au format PDF

909577

Mini relais contacteur 4 bornes sans patte. Modèle standard. 40 Ampères 24 Volts 317 Télécharger

CONNEXIONS ET SCHEMA ELECTRIQUE



909577
Télécharger la fiche de cette référence au format PDF

909577D

Mini relais contacteur 4 bornes sans patte. Modèle avec diode. 40 Ampères 24 Volts 317 Télécharger

CONNEXIONS ET SCHEMA ELECTRIQUE



909577D
Télécharger la fiche de cette référence au format PDF

909577R

Mini relais contacteur 4 bornes sans patte. Modèle avec résistance. 70 Ampères 24 Volts 317
Accessoire associé à ce produit :
Supports porte-relais clipsables les uns aux autres
