Kit sécurité ridelle - 24Volts

Destiné aux bennes équipées de ridelles mues hydrauliquement

Détection de la paroi métallique de la ridelle grâce au capteur inductif.

Le capteur s’installe dans le poteau de la benne.
Lorsque la ridelle est abaissée, le capteur ne détecte plus la ridelle, ce qui déclenche le voyant rouge ainsi que le buzzer.
Le boitier permet d’envoyer un signal (+) via la sortie 8 lorsque la ridelle est ouverte, en direction de la bride de vitesse du véhicule.
(pour bride à 15km/h selon le texte de loi en vigueur)
Les sorties 9 et 10 du boitier permettent de prendre l’information à la prise de
force du véhicule.
Ceci permet de faire fonctionner le moteur à l’arrêt, avec la ridelle ouverte,
sans déclencher le buzzer , mais en maintenant le voyant en rouge
Possibilité de connecter 2 capteurs dans le cas d’un véhicule équipé de deux
ridelles hydrauliques.

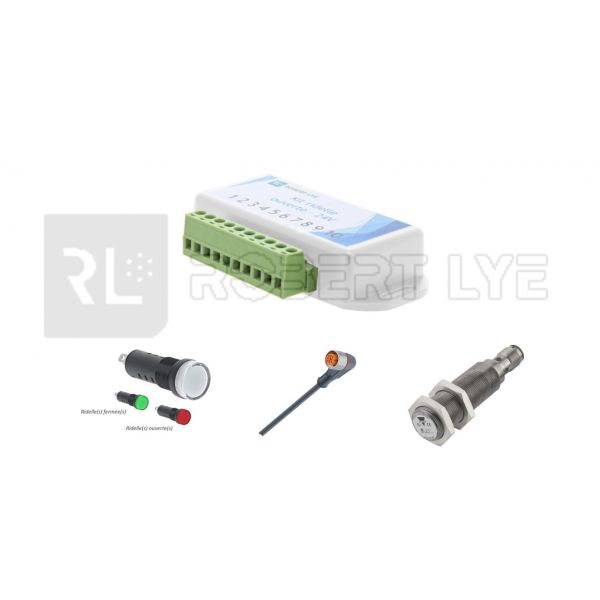

Composition du kit sécurité ridelle 740320

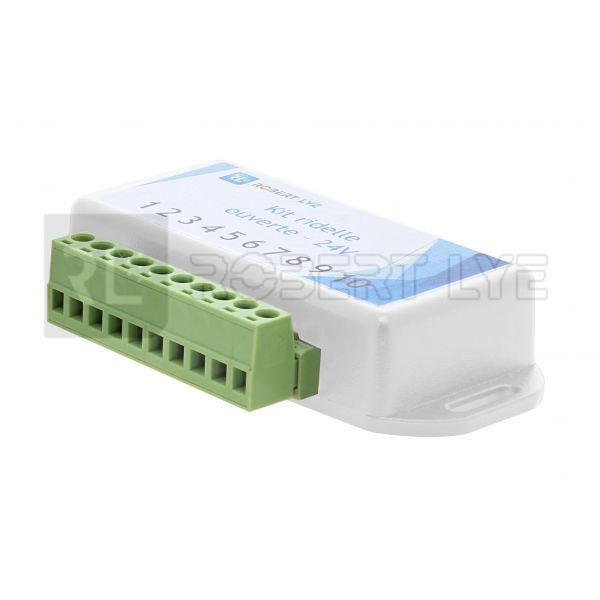

1 boitier de contrôle avec alarme sonore intégrée 24V
1 capteur inductif PNP N/O 18mm (détection: 8 à 14mm)

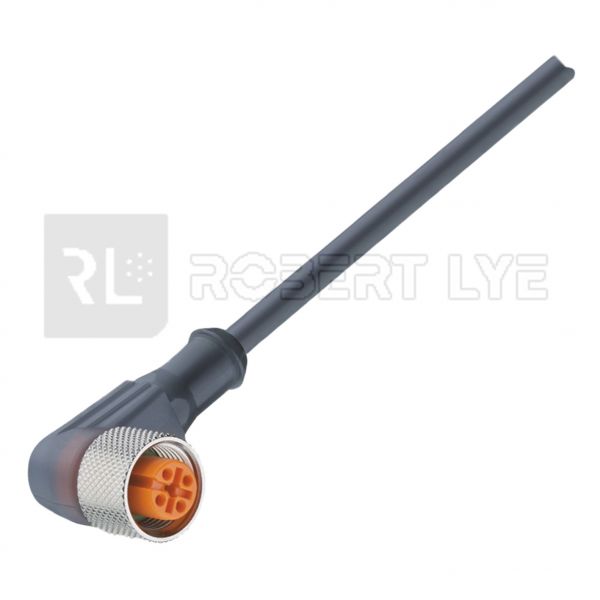

1 faisceau de 15m compatible avec le contacteur inductif
1 voyant bi couleur (rouge / vert) 24V
1 relais inverseur 24V
3 cosses isolées borne 4,8mm pour connexion voyant
5 cosses isolées borne 6,5 pour connexion relais inverseur

Options
réf. 740332 capteur inductif supplémentaire (PNP N/O)
réf. 740334 Faisceau de 15m contacteur supp
réf. 740328 Pâte de fixation équerre pour capteur M18
réf. 050001 Fusible mini 1A
réf.100302 Porte fusible mini

Disponible à partir de Fin Avril
Télécharger cette page au format PDFTélécharger cette page au format PDF
Les références de ce produit
Référence Caractéristiques Documents Photo
Télécharger la fiche de cette référence au format PDF

740320

Kit de sécurité ridelle (complet) Télécharger

Schema de branchement



740320
Télécharger la fiche de cette référence au format PDF

740328

Pâte de fixation équerre pour capteur M18 (option) Télécharger

Plan



740328
Télécharger la fiche de cette référence au format PDF

740332

Capteur inductif - 10 à 36 Volts - Détection : 8 à 14 mm - IP67 (PNP N/O)(supplémentaire) Télécharger

Plan



740332
Télécharger la fiche de cette référence au format PDF

740334

Faisceau de 15m contacteur (supplémentaire) Télécharger

Plan



740334
Télécharger la fiche de cette référence au format PDF

740338

Boitier de contrôle avec alarme sonore intégrée 24V (seul)
740338
Accessoires associés à ce produit :
Fusible MINI SAE J 2077 - ISO 8820
Porte-fusibles pré-câblé pour fusible MINI Low PROFILE
