Connecteurs type NF - FEM - 320 Ampères

UTILISATIONS :
Connecteurs de puissance pour connexion d'une batterie à un moteur, ou d'une batterie à un chargeur.

SPECIFICATIONS :
Conforme aux directives du Conseil des communautés européennes du 22/12/86 - Addendum C.
Recommandations FEM 4007 a et b.
Norme DIN 43589, partie 1 et 2.
Norme NFH 96 301, annexe A-1.

CARACTERISTIQUES :
Chaque modèle est composé d'une fiche contacts mâles (chargeur ou moteur) et d'un socle contacts femelles (batterie) interdisant la connexion accidentelle d'une batterie à une autre batterie ou la connexion d'un chargeur à un moteur.
Un système de détrompage par doigt de codage semi-hexagonal empêche la connexion de 2 prises de même taille qui seraient destinées à être utilisées avec des tensions différentes.
Le positionnement du doigt de codage est effectué par l'utilisateur.

- Boîtier en thermoplastique incassable résistant aux acides, aux gaz de batterie et aux bases diluées.
- Contacts en alliage de cuivre argenté protégé contre l'oxydation.
- Raccordement par sertissage ou soudure.
- Rétention des contacts par clips, plus pratiques que les vis utilisées auparavant.
- Tension maximale d'utilisation normalisée : 150 Volts.
Télécharger cette page au format PDFTélécharger cette page au format PDF
Télécharger Plan
Les références de ce produit
Référence Caractéristiques Pour câble de section / diamètre Page Catalogue Documents Photo
Télécharger la fiche de cette référence au format PDF

N69320

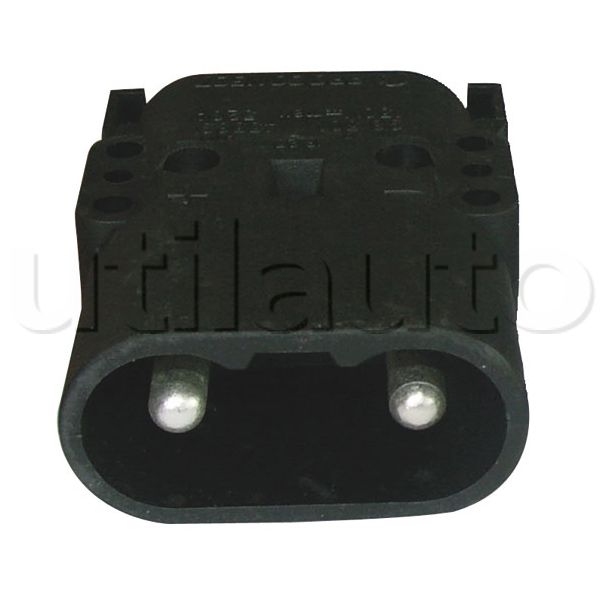

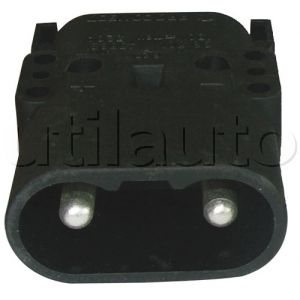

Fiche complète contacts mâles sans poignée. 95/70 mm2 220 Télécharger

N69320 Certificat de conformité.pdf



N69320
Télécharger la fiche de cette référence au format PDF

N69321

Fiche complète contacts mâles sans poignée. 50 mm2 220 Télécharger

N69321 Certificat de conformité.pdf



Télécharger la fiche de cette référence au format PDF

N69322

Fiche complète contacts mâles sans poignée. 70 mm2 220 Télécharger

N69322 Certificat de conformité.pdf



N69322
Télécharger la fiche de cette référence au format PDF

N69325

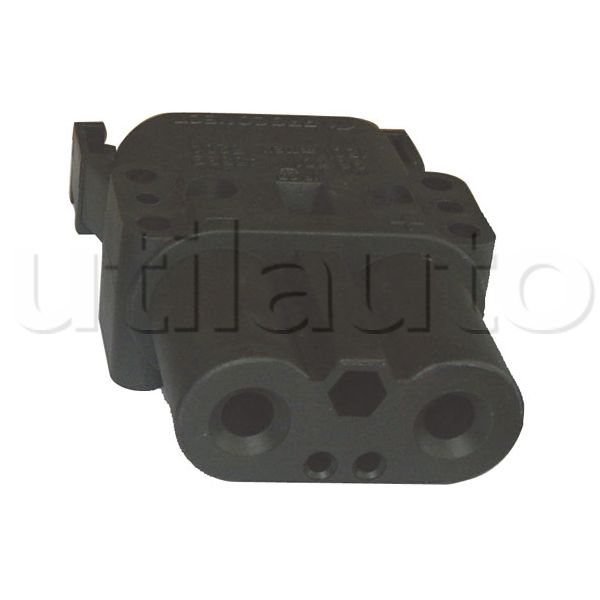

Socle complet contacts femelles sans poignée. 50 mm2 220 Télécharger

N69325 Certificat de conformité.pdf



Télécharger la fiche de cette référence au format PDF

N69326

Socle complet contacts femelles sans poignée. 70 mm2 220 Télécharger

N69326 Certificat de conformité.pdf



N69326
Télécharger la fiche de cette référence au format PDF

N69327

Socle complet contacts femelles sans poignée. 95 mm2 220 Télécharger

N69327 Certificat de conformité.pdf



Télécharger la fiche de cette référence au format PDF

N69341

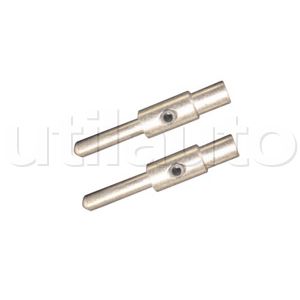

Contacts mâles avec isolant avec vis (le jeu). 50 mm2 220
Télécharger la fiche de cette référence au format PDF

N69342

Contacts mâles avec isolant avec vis (le jeu). 70 mm2 220
N69342
Télécharger la fiche de cette référence au format PDF

N69343

Contacts mâles avec isolant avec vis (le jeu). 95 mm2 220
N69343
Télécharger la fiche de cette référence au format PDF

N69346

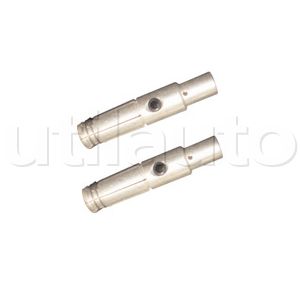

Contacts femelles avec isolant avec vis (le jeu). 70 mm2 220
N69346
Télécharger la fiche de cette référence au format PDF

N69347

Contacts femelles avec isolant avec vis (le jeu). 95 mm2 220
N69347
Télécharger la fiche de cette référence au format PDF

N69355

Contacts auxiliaires mâles.   220
N69355
Télécharger la fiche de cette référence au format PDF

N69357

Contacts auxiliaires femelles.   220
