Connecteurs type NF - FEM - 80 Ampères

UTILISATIONS :
Connecteurs de puissance pour connexion d'une batterie à un moteur, ou d'une batterie à un chargeur.

SPECIFICATIONS :
Conforme aux directives du Conseil des communautés européennes du 22/12/86 - Addendum C.
Recommandations FEM 4007 a et b.
Norme DIN 43589, partie 1 et 2.
Norme NFH 96 301, annexe A-1.

CARACTERISTIQUES :
Chaque modèle est composé d'une fiche contacts mâles (chargeur ou moteur) et d'un socle contacts femelles (batterie) interdisant la connexion accidentelle d'une batterie à une autre batterie ou la connexion d'un chargeur à un moteur.
Un système de détrompage par doigt de codage semi-hexagonal empêche la connexion de 2 prises de même taille qui seraient destinées à être utilisées avec des tensions différentes.
Le positionnement du doigt de codage est effectué par l'utilisateur.

- Boîtier en thermoplastique incassable résistant aux acides, aux gaz de batterie et aux bases diluées.
- Contacts en alliage de cuivre argenté protégé contre l'oxydation.
- Raccordement par sertissage ou soudure.
- Rétention des contacts par clips, plus pratiques que les vis utilisées auparavant.
- Tension maximale d'utilisation normalisée : 150 Volts.
Télécharger cette page au format PDFTélécharger cette page au format PDF
Télécharger Plan
Les références de ce produit
Référence Caractéristiques Pour câble de section / diamètre Page Catalogue Documents Photo
Télécharger la fiche de cette référence au format PDF

N69081

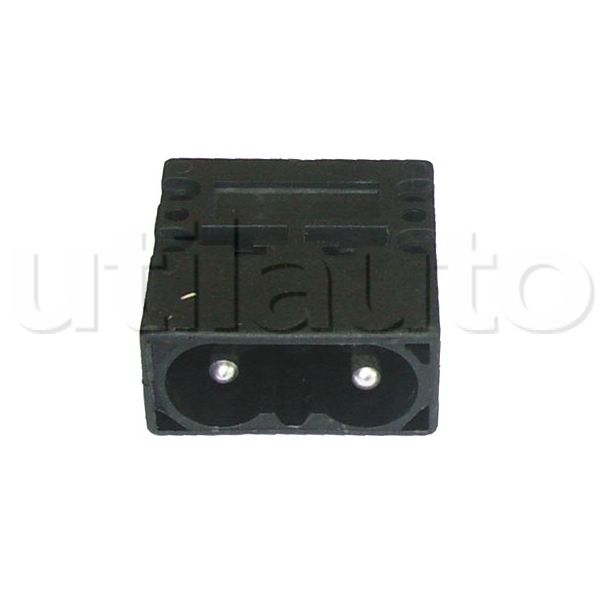

Fiche complète contacts mâles sans poignée. 16 mm2 220 Télécharger

N69081 Certificat de conformité.pdf



N69081
Télécharger la fiche de cette référence au format PDF

N69082

Fiche complète contacts mâles sans poignée. 25 mm2 220 Télécharger

N69082 Certificat de conformité.pdf



N69082
Télécharger la fiche de cette référence au format PDF

N69083

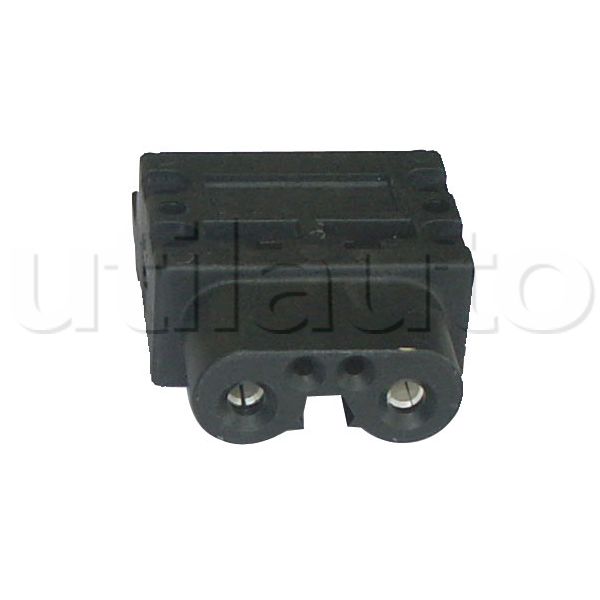

Socle complet contacts femelles sans poignée. 16 mm2 220 Télécharger

N69083 Certificat de conformité.pdf



N69083
Télécharger la fiche de cette référence au format PDF

N69084

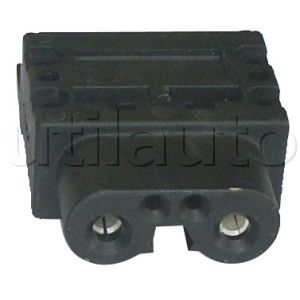

Socle complet contacts femelles sans poignée. 25 mm2 220 Télécharger

N69084 Certificat de conformité.pdf



N69084
Télécharger la fiche de cette référence au format PDF

N69085

Contacts auxiliaire mâles.   220
N69085
Télécharger la fiche de cette référence au format PDF

N69086

Contacts auxiliaire mâles.   220
N69086
Télécharger la fiche de cette référence au format PDF

N69087

Poignée rouge   220
N69087
Télécharger la fiche de cette référence au format PDF

N69094

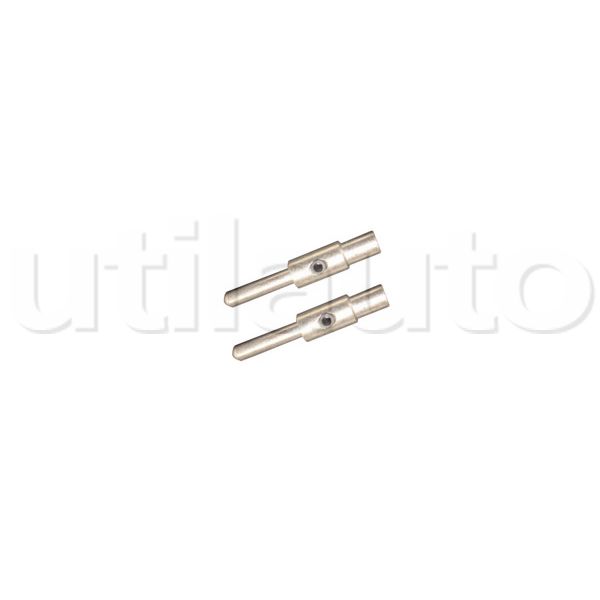

Contacts mâles avec isolant avec vis (le jeu). 16 mm2 220
N69094
Télécharger la fiche de cette référence au format PDF

N69095

Contacts mâles avec isolant avec vis (le jeu). 25 mm2 220
N69095
Télécharger la fiche de cette référence au format PDF

N69096

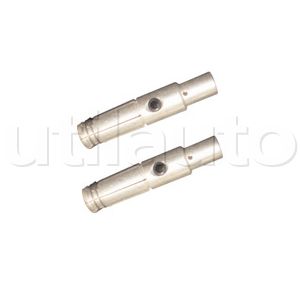

Contacts femelles avec isolant avec vis (le jeu). 16 mm2 220
N69096
Télécharger la fiche de cette référence au format PDF

N69097

Contacts femelles avec isolant avec vis (le jeu). 25 mm2 220
N69097
