Connecteurs type CBX 350

Connexion bi-polaire (tri-polaire possible avec contacts auxiliares).
Pour établir une liaison choisir deux connecteurs de même puissance et même couleur.
Ce connecteur est identique au type CB mais possède des dimensions différentes.

Concept :
Suppression du concept mâle et femelle
(les connecteurs sont tous les mêmes "hermaphrodites". Le mâle et la femelle sont identiques et se connectent ensemble) d'où un stockage grandement facilité de pièces détachées.

Caractéristiques techniques :
- Tension : 600 V.
- Température classe F (-40° à + 125°C).
- Existent en 175 et 350 Ampères.
- Boîtiers monobloc en polycarbonate à haute résistance diélectrique et mécanique, résistant aux acides, bases et hydrocarbures.
Chaque boîtier possède un détrompeur interdisant le mariage de deux prises de couleur différente.
- Contacts : 2 contacts de puissance, autonettoyant, pouvant être soudés ou sertis, dont l'argenture est traitée anti-corrosion.
Plage avant dure, résistant à l'usure et aux arcs.
Fût arrière mou, facilitant le sertissage.
Possibilité d'ajouter 1 jeu de 2 contacts auxiliaires de précoupure à chaque prise.
Ces contacts auxiliaires peuvent être utilisés pour la connexion d'un signal lumineux, gyrophare...

Poignée simple grise pour CBX350 : Réf C65381
Poignée simple rouge pour CBX350 : Réf C65371

Contacts auxiliaires pour CBX350 : Réf C59300
Télécharger cette page au format PDFTélécharger cette page au format PDF
Télécharger Plan CBX350
Les références de ce produit
Référence Caractéristiques Section mm2 Couleur du connecteur Page Catalogue Documents Photo
Télécharger la fiche de cette référence au format PDF

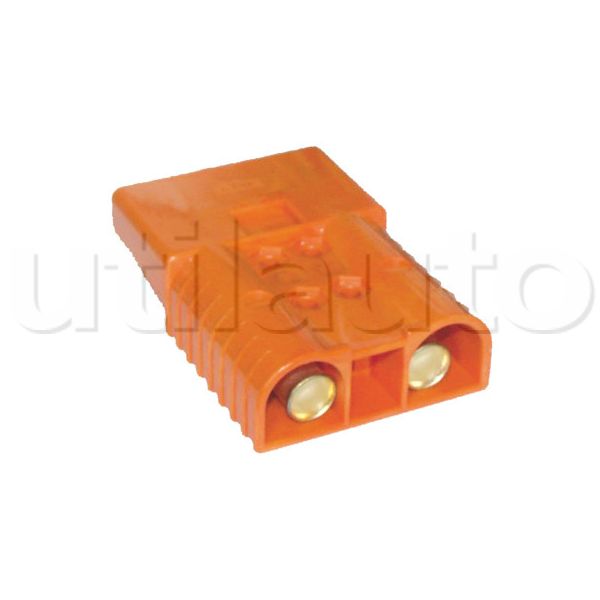

636901

Connecteurs complets sans contact auxiliaire. 70 Orange 224
636901
Télécharger la fiche de cette référence au format PDF

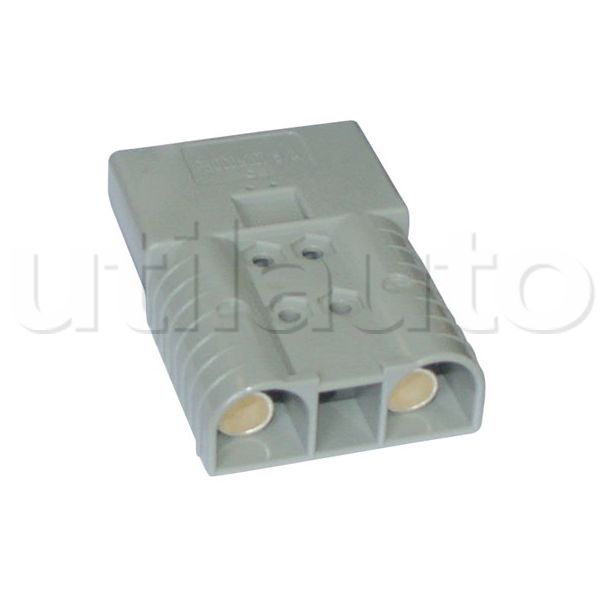

C59210

Connecteurs complets sans contact auxiliaire. 70 Gris 224
C59210
Télécharger la fiche de cette référence au format PDF

C59213

Connecteurs complets avec contact auxiliaire. 70 Gris 224
C59213
Télécharger la fiche de cette référence au format PDF

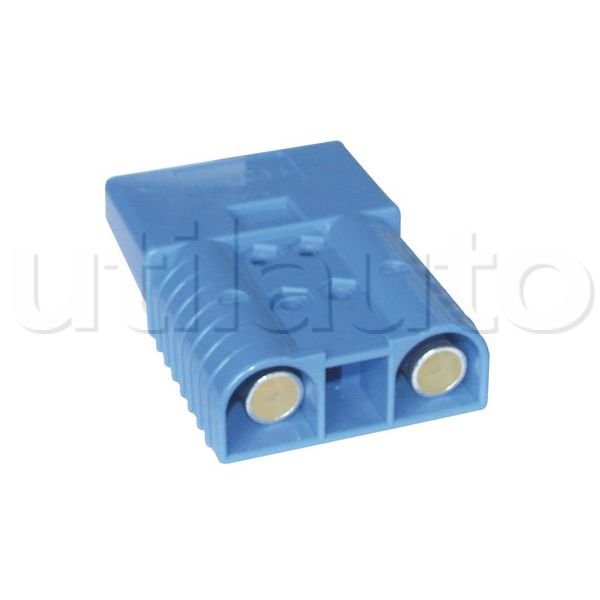

C59220

Connecteurs complets sans contact auxiliaire. 70 Bleu 224
C59220
Télécharger la fiche de cette référence au format PDF

C59223

Connecteurs complets avec contact auxiliaire. 70 Bleu 224
C59223
Télécharger la fiche de cette référence au format PDF

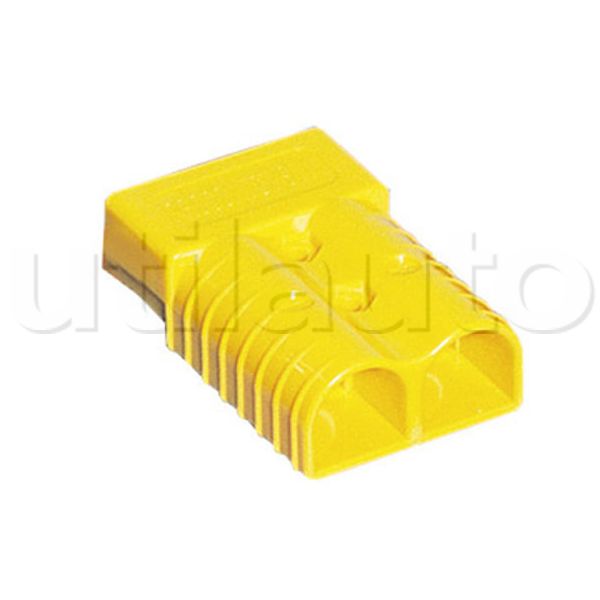

C59240

Connecteurs complets sans contact auxiliaire. 70 Jaune 224
C59240
Télécharger la fiche de cette référence au format PDF

C59243

Connecteurs complets avec contact auxiliaire. 70 Jaune 224
C59243
Télécharger la fiche de cette référence au format PDF

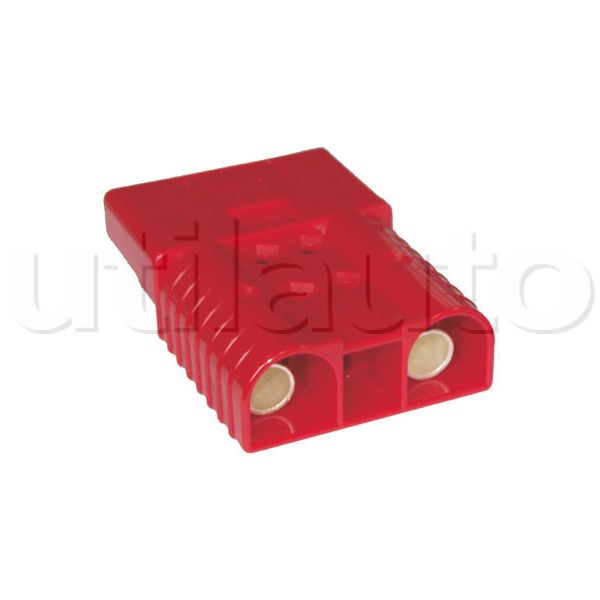

C59250

Connecteurs complets sans contact auxiliaire. 70 Rouge 224
C59250
Télécharger la fiche de cette référence au format PDF

C59253

Connecteurs complets avec contact auxiliaire. 70 Rouge 224
C59253
Télécharger la fiche de cette référence au format PDF

C59260

Connecteurs complets sans contact auxiliaire. 70 Vert 224
C59260
Télécharger la fiche de cette référence au format PDF

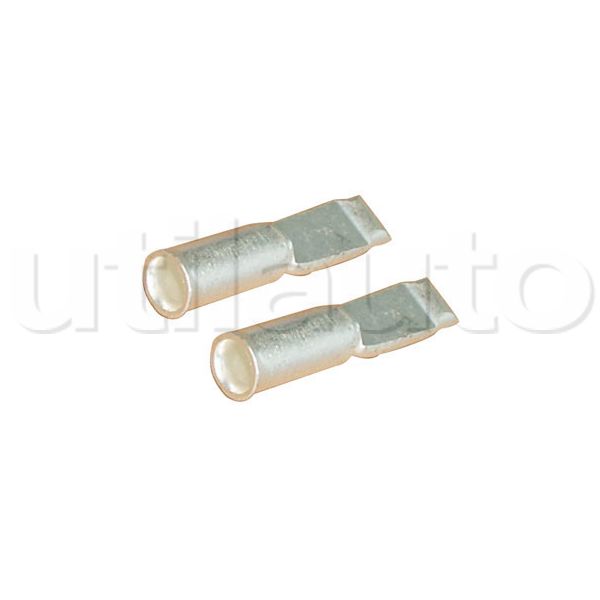

C66340

Contacts pour CBX350 (le jeu) 70   224
C66340
