Connecteurs type CB

Concept :
Suppression du concept mâle et femelle (les connecteurs sont tous les mêmes "hermaphrodites". Le mâle et la femelle sont identiques et se connectent ensemble) d'où un stockage grandement facilité de pièces détachées. Une liaison s'éffectue grâce à deux connecteurs de même couleur et de même ampérage.

Caractéristiques techniques :
- Tension : 600 V.
- Température classe F ( -40° à + 125°)
- Existent en 50,175 et 350 Ampères.
- Ressort en acier inoxydable.
- Peuvent être livrés avec des contacts de section différentes.

- Boîtiers monobloc en polycarbonate à haute résistance diélectrique et mécanique, résistant aux acides, bases et hydrocarbures.
Chaque boîtier possède un détrompeur interdisant le mariage de deux prises de couleur différente.

- Contacts : 2 contacts de puissance, autonettoyants, pouvant être soudés ou sertis, dont l'argenture est traitée anti-corrosion. Plage avant dure, résistant à l'usure et aux arcs.
Fût arrière mou, facilitant le sertissage.
Télécharger cette page au format PDFTélécharger cette page au format PDF
Les références de ce produit
Référence Caractéristiques Section mm2 Ampèrage Couleur du connecteur Page Catalogue Documents Photo
Télécharger la fiche de cette référence au format PDF

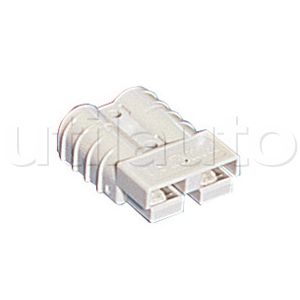

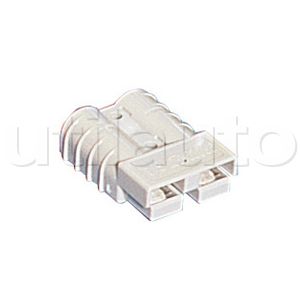

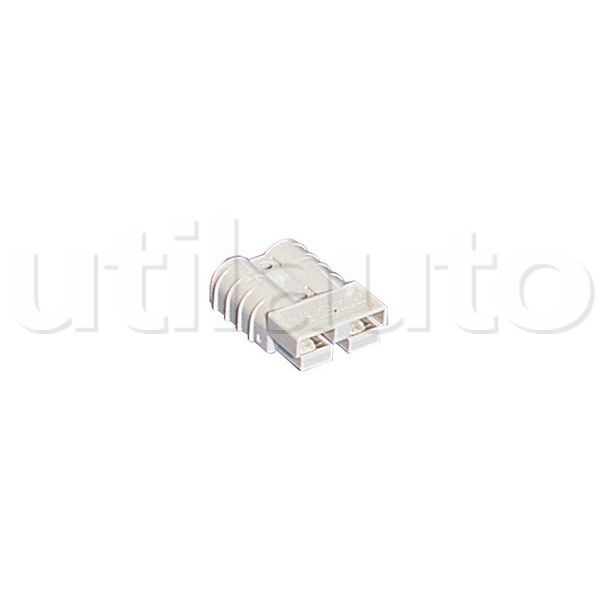

C49010

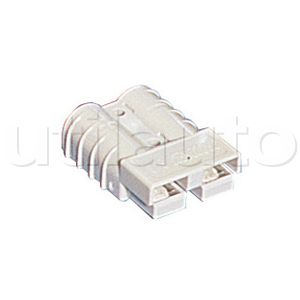

Connecteur complet 16 50 gris 3.3 Télécharger

CB50-Dimensions-connecteurs.pdf



C49010
Télécharger la fiche de cette référence au format PDF

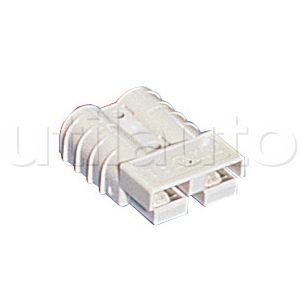

C49011

Connecteur complet 6 50 gris 3.3 Télécharger

CB50-Dimensions-connecteurs.pdf



C49011
Télécharger la fiche de cette référence au format PDF

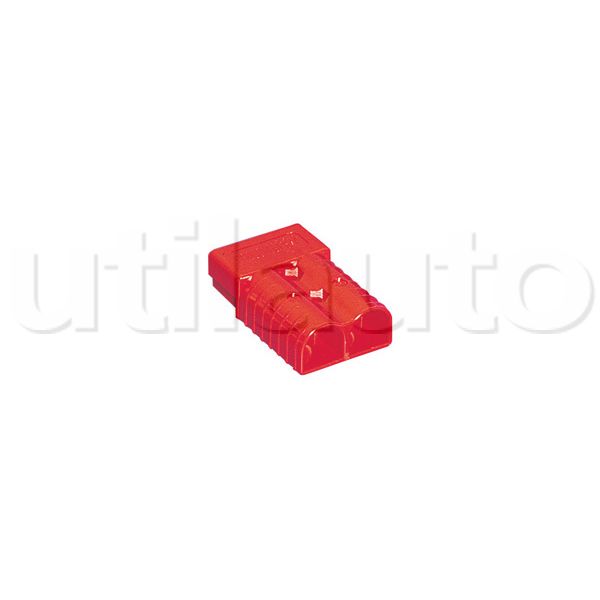

C49050

Connecteur complet 16 50 rouge 3.3 Télécharger

CB50-Dimensions-connecteurs.pdf



C49050
Télécharger la fiche de cette référence au format PDF

C49051

Connecteur complet 6 50 rouge 3.3 Télécharger

CB50-Dimensions-connecteurs.pdf



C49051
Télécharger la fiche de cette référence au format PDF

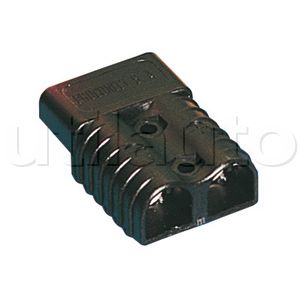

C49090

Connecteur complet 16 50 noir 3.3 Télécharger

CB50-Dimensions-connecteurs.pdf



C49090
Télécharger la fiche de cette référence au format PDF

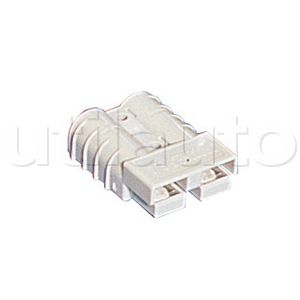

C49110

Connecteur complet 50 175 gris 3.3 Télécharger

CB175-Dimensions-connecteurs.pdf



C49110
Télécharger la fiche de cette référence au format PDF

C49111

Connecteur complet 35 175 gris 3.3 Télécharger

CB175-Dimensions-connecteurs.pdf



C49111
Télécharger la fiche de cette référence au format PDF

C49112

Connecteur complet 25 175 gris 3.3 Télécharger

CB175-Dimensions-connecteurs.pdf



C49112
Télécharger la fiche de cette référence au format PDF

C49120

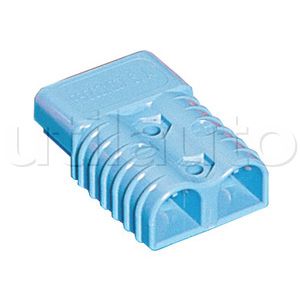

Connecteur complet 50 175 bleu 3.3 Télécharger

CB175-Dimensions-connecteurs.pdf



C49120
Télécharger la fiche de cette référence au format PDF

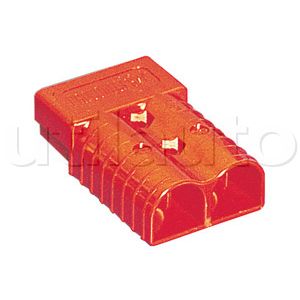

C49130

Connecteur complet 50 175 orange 3.3 Télécharger

CB175-Dimensions-connecteurs.pdf



C49130
Télécharger la fiche de cette référence au format PDF

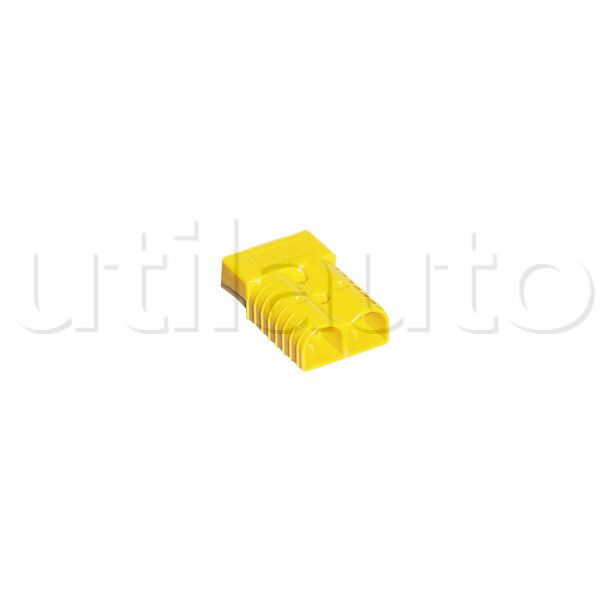

C49140

Connecteur complet 50 175 jaune 3.3 Télécharger

CB175-Dimensions-connecteurs.pdf



C49140
Télécharger la fiche de cette référence au format PDF

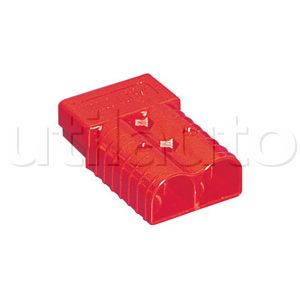

C49150

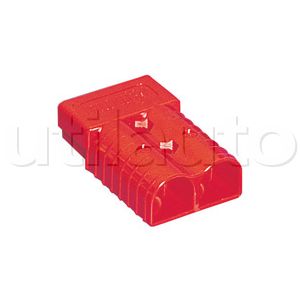

Connecteur complet 50 175 rouge 3.3 Télécharger

CB175-Dimensions-connecteurs.pdf



C49150
Télécharger la fiche de cette référence au format PDF

C49151

Connecteur complet 35 175 rouge 3.3 Télécharger

CB175-Dimensions-connecteurs.pdf



C49151
Télécharger la fiche de cette référence au format PDF

C49152

Connecteur complet 25 175 rouge 3.3 Télécharger

CB175-Dimensions-connecteurs.pdf



C49152
Télécharger la fiche de cette référence au format PDF

C49190

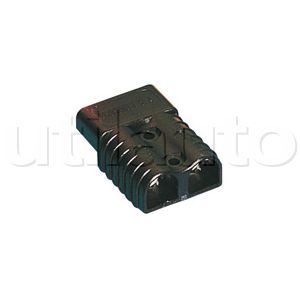

Connecteur complet 50 175 noir 3.3 Télécharger

CB175-Dimensions-connecteurs.pdf



C49190
Télécharger la fiche de cette référence au format PDF

C49210

Connecteur complet 70 350 gris 3.3 Télécharger

CB350-Dimensions-connecteurs.pdf



C49210
Télécharger la fiche de cette référence au format PDF

C49220

Connecteur complet 70 350 bleu 3.3 Télécharger

CB350-Dimensions-connecteurs.pdf



C49220
Télécharger la fiche de cette référence au format PDF

C49240

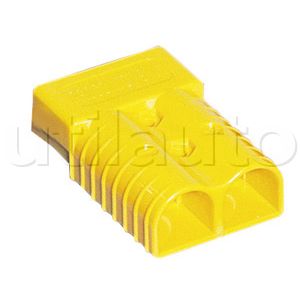

Connecteur complet 70 350 jaune 3.3 Télécharger

CB350-Dimensions-connecteurs.pdf



C49240
Télécharger la fiche de cette référence au format PDF

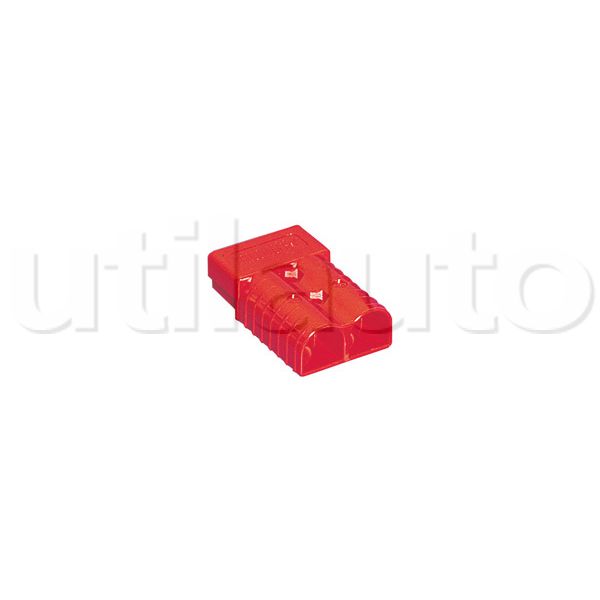

C49250

Connecteur complet 70 350 rouge 3.3 Télécharger

CB350-Dimensions-connecteurs.pdf



C49250
Télécharger la fiche de cette référence au format PDF

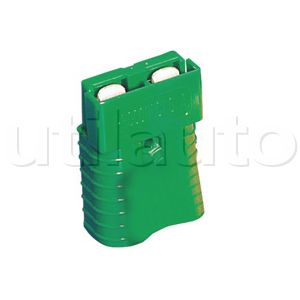

C49260

Connecteur complet 70 350 vert 3.3 Télécharger

CB350-Dimensions-connecteurs.pdf



C49260
Télécharger la fiche de cette référence au format PDF

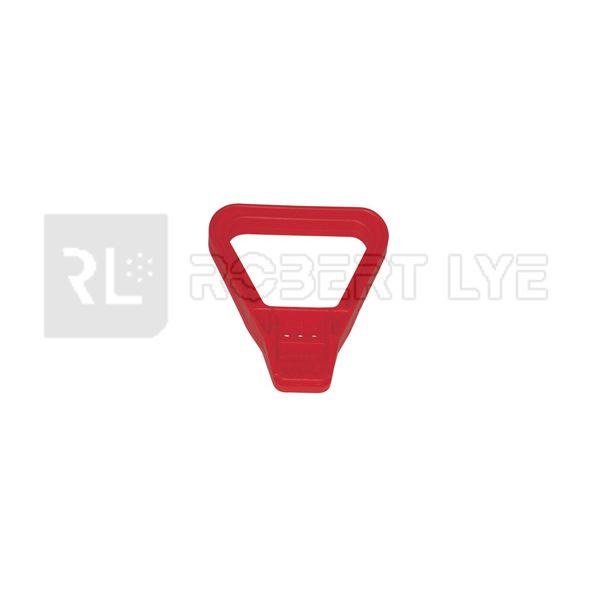

C65370

Poignée simple rouge pour CB175       3.3
C65370
Télécharger la fiche de cette référence au format PDF

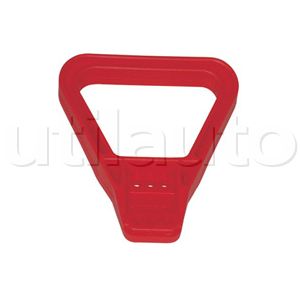

C65371

Poignée simple rouge pour CB350       3.3
C65371
Télécharger la fiche de cette référence au format PDF

C65380

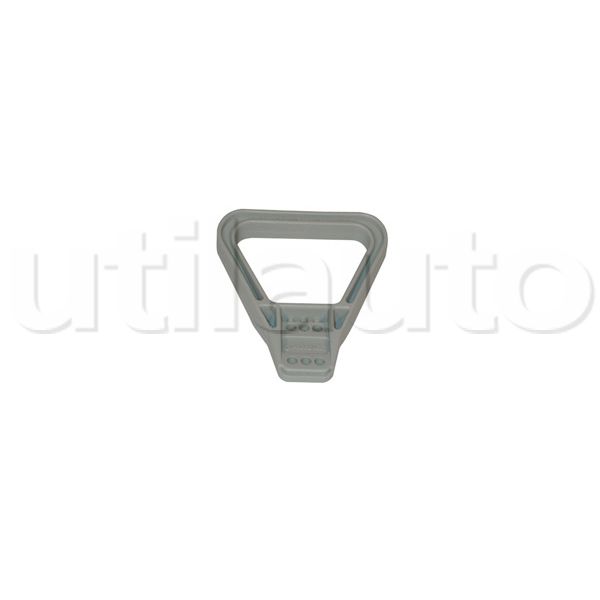

Poignée simple grise pour CB175       3.3
C65380
Télécharger la fiche de cette référence au format PDF

C65381

Poignée simple grise pour CB350       3.3
C65381
Télécharger la fiche de cette référence au format PDF

C66120

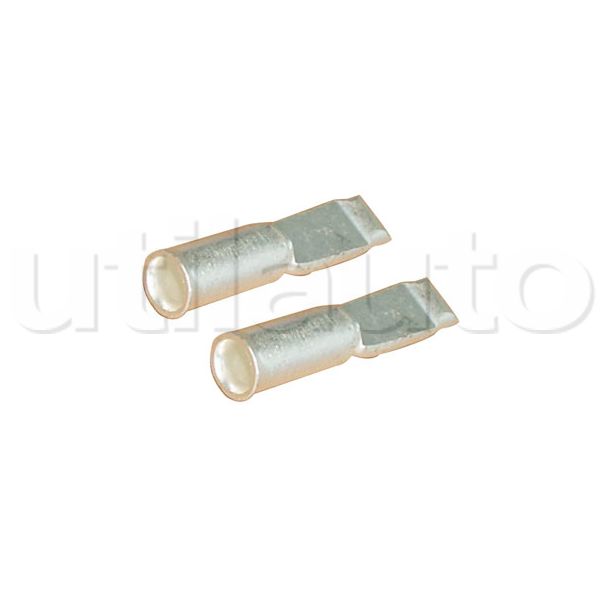

Jeu de 2 Contacts pour CB50 16 50   3.3
C66120
Télécharger la fiche de cette référence au format PDF

C66121

Jeu de 2 Contacts pour CB50 6 50   3.3
C66121
Télécharger la fiche de cette référence au format PDF

C66130

Jeu de 2 Contacts pour CB175 50 175   3.3
C66130
Télécharger la fiche de cette référence au format PDF

C66131

Jeu de 2 Contacts pour CB175 35 175   3.3
C66131
Télécharger la fiche de cette référence au format PDF

C66132

Jeu de 2 Contacts pour CB175 25 175   3.3
C66132
Télécharger la fiche de cette référence au format PDF

C66140

Jeu de 2 Contacts pour CB350 70 350   3.3
C66140
